Mechanikai alkalmazás
Elektronika
Nyomdaipar
Fogászat és szépségápolás
Elektronika
|
Tartozékok Tartozékok széles választéka A BOFA széles választékát kínálja a LEV elszívó tartozékoknak. Kezdve a 32 mm-es elszívó karoktól, melyek a kényes forrasztáshoz alkalmazhatók, egészen a 75 mm-es nagyteljesítményű alkalmazásokhoz valókig, melyek például transzformátor gyártáshoz valók. A lejjebb lerajzolt tálcák és asztali szívótorkok, melyek különleges igényekhez valók, szintén elérhetők. |
|
Típusszámok |
|
|
|||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||
|

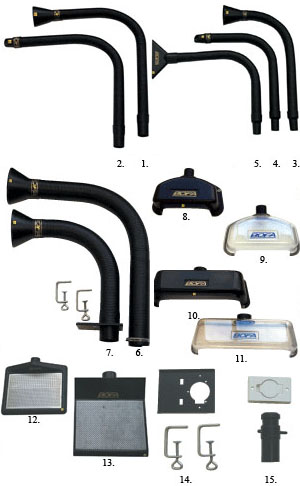

50 mm-es álló szívókarok A szívókarok fekete grafittelítéses fröccsölt polisztirolból készülnek. |
|
A1020045 50 mm-es álló szívókar tölcsérrel, kar hossza 790 mm, a tölcsér átmérője 100 mm. |
A1020047 50 mm-es álló szívókar csőrrel, kar hossza 790 mm, a csőr 90°-ban hajlított és átmérője 40 mm. |
A1020049 50 mm-es álló szívókar lapított véggel, kar hossza 790 mm, "halfarok" borítással, 25 mm széles. |
|
|
|
|
|
A fenti ábrák mutatják az álló szívókarok számára hatékony területet 60 m3/óra (sötétebb terület) és 100 m3/óra légszállítás esetén. Ezen mérések a munkaterület fölé helyezett szívókarokkal történtek. |
||
|
|
|
|
|
A fenti ábrák mutatják az álló szívókarok számára hatékony területet 60 m3/óra (sötétebb terület) és 100 m3/óra légszállítás esetén. Ezen mérések a munkaterületre fektetett szívókarokkal történtek. |
||
|
50 mm-es toldatok és asztali szívórácsok. Az 50 mm-es toldatok fekete vezető polisztirolból készülnek. Az átlátszó toldatok víz-tiszta PTG műanyagból készülnek. Az 50 mm-es szívórácsok háza vezető H.I polisztirolból készül. A rács rozsdamentes acél. |
|
|
|
|
Az 50 mm-es toldatok hatásos területe, mely a toldattal szemben helyezkedik el fent látható. A hatásos terület magassága 100 mm. Az 50 mm-es toldat mérete 350 × 200 × 120 mm (szé × mé × ma). |
A hatásos felület azonos a rozsdamentes acél szívórács méretével, mely 290 × 200 mm. A szűrőrács ezen kívül füstöt is elszív a rácstól 100 mm magasságig. Az 50 mm-es szívórács méretei: 360 × 310 × 75 mm (szé × mé × ma). |
|
32 mm-es és 75 mm-es álló szívókarok. A szívókarok fekete grafittelítéses fröccsölt polisztirolból készülnek. |
|
A1020046 32 mm-es álló szívókar csőrrel, kar hossza 750 mm, a csőr 90°-ban hajlított és átmérője 30 mm. |
A1020044 32 mm-es álló szívókar tölcsérrel, kar hossza 750 mm, a tölcsér átmérője 75 mm. |
A1020043 75 mm-es álló szívókar tölcsérrel, kar hossza 950 mm, a tölcsér átmérője 160 mm. |
|
|
|
|
|
A fenti ábrák mutatják az álló szívókarok számára hatékony területet 30 m3/óra (sötétebb terület) és 50 m3/óra légszállítás esetén 32 mm-es karoknál és 120 m3/óra (sötétebb terület) és 190 m3/óra légszállítás esetén 75 mm-es karoknál. Ezen mérések a munkaterület fölé helyezett szívókarokkal történtek. |
||
|
|
|
|
|
A fenti ábrák mutatják az álló szívókarok számára hatékony területet 30 m3/óra (sötétebb terület) és 50 m3/óra légszállítás esetén 32 mm-es karoknál és 120 m3/óra (sötétebb terület) és 190 m3/óra légszállítás esetén 75 mm-es karoknál. Ezen mérések a munkaterületre fektetett szívókarokkal történtek. |
||
|
75 mm-es toldatok és asztali szívórácsok. A 75 mm-es toldatok fekete vezető H.I polisztirolból készülnek. Az átlátszó toldatok víztiszta PTG műanyagból készülnek. A 75 mm-es szívórácsok háza alumíniumból készül. A rács rozsdamentes acél. |
|
|
|
|
A 75 mm-es toldatok hatásos területe, mely a toldattal szemben helyezkedik el fent látható. A hatásos terület magassága 160 mm. A 75 mm-es toldat mérete 560 × 180 × 180 mm (szé × mé × ma). |
A hatásos felület azonos a rozsdamentes acél szívórács méretével, mely 340 × 255 mm. A szűrőrács ezen kívül füstöt is elszív a rácstól 100 mm magasságig. A 75 mm-es szívó-rács méretei: 360 × 430 × 90 mm (szé × mé × ma). |
|
Típusszámok |
|
|
